525 SC (Gen 6) - Serial 0F745260 Thru 0F877734 - Electrical Components (0K000012 Thru 0L415623)

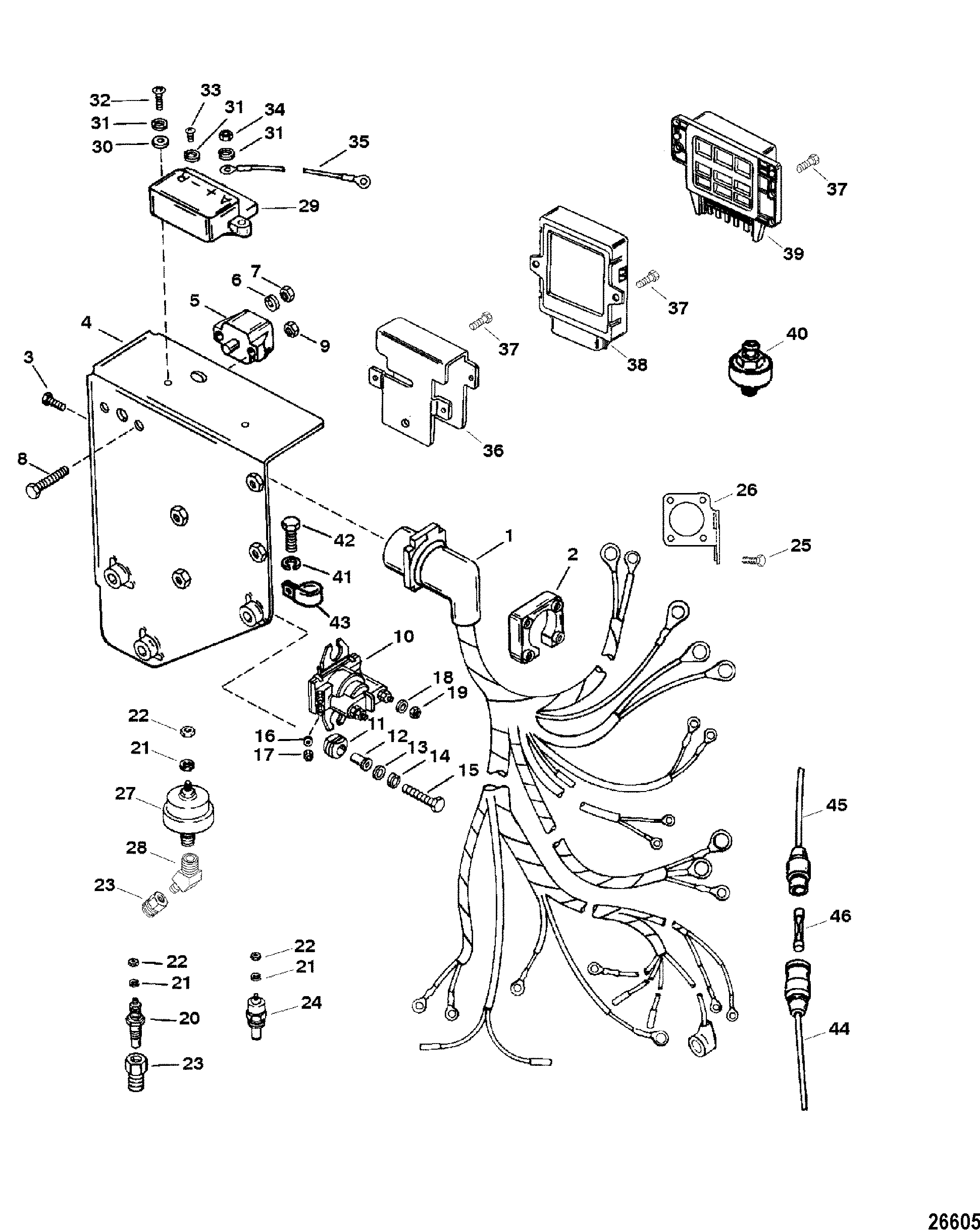

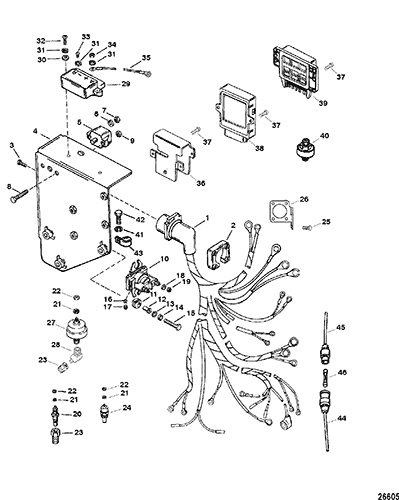

Section Drawing: (Hover or click to view larger)

Untitled Document td>
Ref. OEM Part # Hardin # Mallory # GLM # Other # Description Num Req. Superceded From Special Notes
1 84-849142A1         HARNESS ASSEMBLY, Wiring 1

2 26079A2         PLATE KIT, Wire Harness Mount 1

3 10-15001         SCREW, (#8-16 x .875) 4

4 848734T1         BRACKET, Electrical Components 1 8487341 This Part is No Longer Available
5 88-11178A01         BREAKER, Circuit - 50 Ampere 1 88-11178 This part is the replacement for 11178A01 however the mounting hole will need to be enlarged to make it work.
6 13-26996         LOCKWASHER, (#10) 2

7 11-68219         NUT, (#10-32) 2

8 10-45862         SCREW, (#10-32 x .875) 2

9 11-61356         NUT, (#10-32) 2

10 89-818999A2     700-72380   SOLENOID ASSEMBLY, Starter 1

11 25-818967         GROMMET 2

12 23-818968         BUSHING 2

13 12-29245     700-21490   WASHER, (.281 x .500 x .060) 2

14 13-26992         LOCKWASHER, (.250) 2

15 10-76630         SCREW, (.250-20 x 1.00) 2

16 13-26995         LOCKWASHER, (#8) 2

17 11-26419         NUT, (#8-32) 2

18 13-26992         LOCKWASHER, (.250) 2

19 11-94330         NUT, (.250-20) 2

20 13611         SENDER ASSEMBLY, Oil Temperature 1

21 13-26996         LOCKWASHER, (#10) 3

22 11-45076         NUT, (#10-32) 3

23 22-64013         FITTING, (.375 Male To .125 Female), Engine Block 2

24 806490T   676-9-42400     SENDER ASSEMBLY, Water Temperature - Thermostat Housing 1 97257A1
24 49734         SENDER ASSEMBLY, Water Temperature - Thermostat Housing OPT 49734A1 Dual Engine Models
25 10-88829         SCREW, (#10-24 x .500) 4

268481911         BRACKET, Wire Harness 1

25 8M0068784         SENDER ASSEMBLY, Oil Pressure 1 815425
25 37293T         SENDER ASSEMBLY, Oil Pressure OPT 37293 Dual Engine Models
28 22-29085         FITTING, Elbow (45 Degree) 1

29 42600A09         CONTROLLER ASSEMBLY 1 56-42600A3
30 12-30164         WASHER, (.192 x .375 x .0312) 2

31 13-26996         LOCKWASHER, (#10) 7

32 10-41771         SCREW, (#10-24 x .875) 2
Non Driveline Models
32 10-35401         SCREW, (#10 x 1.00) 2
Driveline Models
33 10-62568         SCREW, (#10-16 x .375) 1

34 11-68219         NUT, (#10-32) 4

35 84-86322A17         CABLE ASSEMBLY, Black 1   This Part is No Longer Available - Non Driveline Models
36 807763T         BRACKET, Module Mounting 1

37 10-806827         SCREW, (#8-32 x .380) 6

38 840128A01         MODULE, Ignition 1 8488232 This Part is No Longer Available
39 805443         MODULE ASSEMBLY, Spark Control 1 805443T This Part is No Longer Available
40 805544T   676-9-33500     SENSOR ASSEMBLY, Knock 1

41 12-45176     700-28420   WASHER, (.453 x .812 x .105) 3

42 10-825427         SCREW, (.437-14 x 1.250), Bracket Mount 3

43 54-848183         J CLIP, Electrical Harness 1

44 84-95084A9         CABLE ASSEMBLY, (91.00 Inches), Fuse 1
Driveline Models
45 84-95084A10         CABLE ASSEMBLY, (5.00 Inches), Fuse 1
Driveline Models
46 88-79091         FUSE, 20 Ampere 1
Driveline Models
